Назначение оборудования

Данное оборудование используется для обмотки изолированных жил электрических проводов, силовых, контрольных и оптических кабелей.

Лента обмотки (слюдяная лента, хлопчатобумажная лента, алюминиевая фольга, полиэфирная пленка и т. д.) наматывается на жилы с помощью вращающегося стола.

Лента в основном используется для обмотки изолированных жил электрических проводов, силовых, контрольных и оптических кабелей. Это обеспечивает изоляцию,

экранирование и прочность на разрыв, что играет решающую роль в производстве кабелей связи, таких как сетевые кабели,

кабели высокоскоростной передачи данных и кабели для передачи данных серверов.

Тип оборудования

Обмоточные машины по конструкции можно разделить на горизонтальные и вертикальные. В зависимости от типа изделия их можно разделить на машины с пассивным

натяжением, машины с приводным отдающим устройством и машины с нулевым натяжением. Пассивные и приводные обмоточные машины являются в настоящее время

основными продуктами. Машины без натяжения обладают превосходной производительностью, и многие производители планируют производить и продавать их.

В зависимости от метода управления в настоящее время различают машины с шинным управлением и импульсные обмоточные машины.

1. Проблемы с эксплуатацией оборудования

Нестабильная скорость вращения поворотного стола, большие колебания скорости, неравномерная длина скрутки, нестабильное натяжение ленты и смещение точек

обмотки приводили к ухудшению внешнего вида и производительности кабеля.

2. Проблемы с технологией оборудования

Обеспечивайте стабильную скорость вращения поворотного стола с минимальными колебаниями. Поддерживайте постоянное натяжение катушки для обеспечения

равномерного натяжения ленты. Поддерживайте стабильную скорость вращения шпинделя для обеспечения постоянной скорости линии и предотвращения смещения ленты. Поддерживайте постоянное натяжение намотчика для предотвращения растяжения готового кабеля.

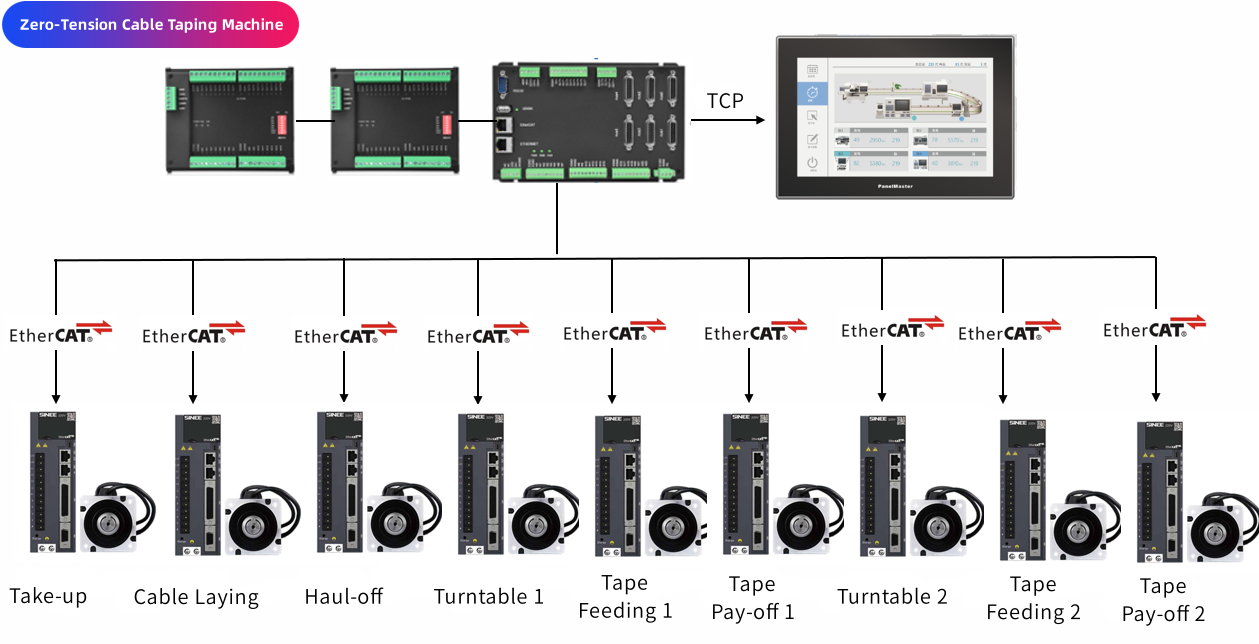

Преимущества решения

Скорость вращения поворотного стола стабильна, колебания скорости не превышают 1 об/мин в диапазоне от 100 до 1500 об/мин. Натяжение ленты стабильно, колебания

натяжения не превышают 3%. От ускорения до полной скорости точка намотки практически не дрейфует. Шаг стабилен и безошибочен. Управление по шине EtherCAT

обеспечивает высокоскоростную связь и простоту подключения. Управление простое, запуск одной кнопкой. Комплексная система сигнализации включает

в себя: сигнализацию обрыва ленты, сигнализацию обрыва нити, сигнализацию открытой двери, предотвращение столкновения паллет, сигнализацию сервопривода,

сигнализацию инвертора и ограничитель кабеля.

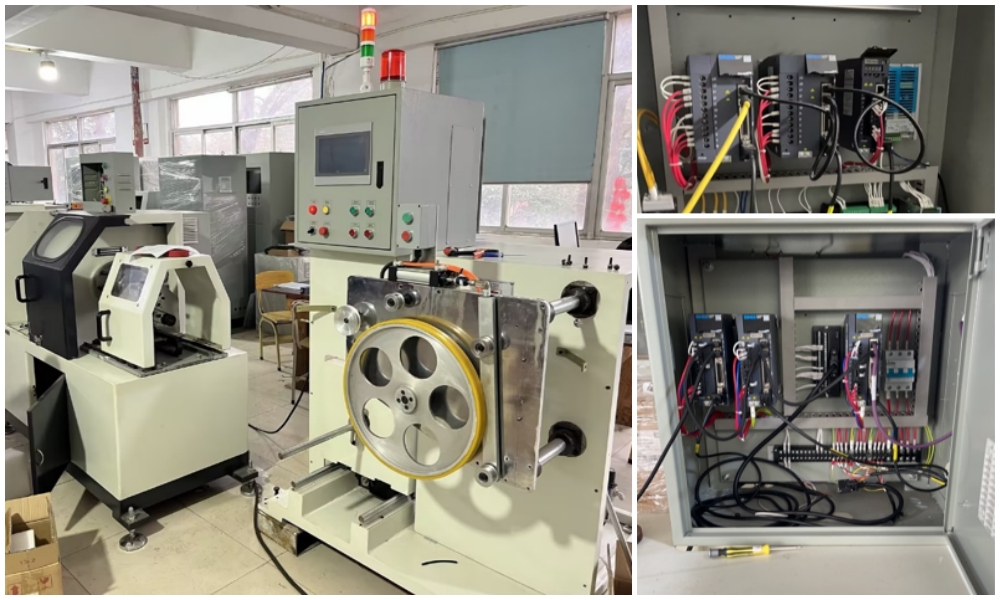

Полевые применения

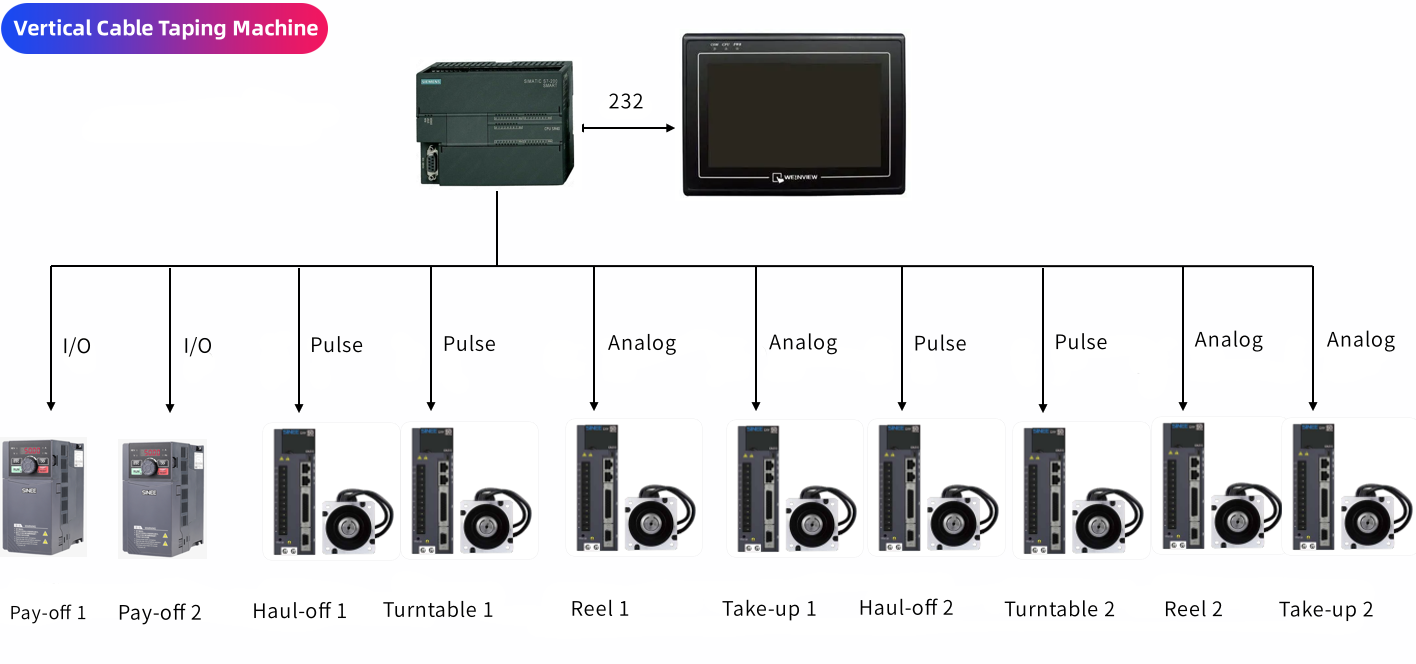

Преимущества решения

Впервые в отрасли, эта система использует режим внешнего преобразования импульсов в скорость (P2-00 = 4), что позволяет поворотному столу работать в режиме скорости.

Скорость поворотного стола стабильна, практически без колебаний ниже 1400 об/мин и с колебаниями ±1 об/мин в диапазоне от 1400 до 1500 об/мин.

Натяжение обмотки стабильно, колебания натяжения не превышают 3%.

От ускорения до полной скорости точка обмотки практически не дрейфует.

Наклон стабилен.

Простота эксплуатации: запуск одной кнопкой.

Комплексная система сигнализации включает в себя: сигнализацию обрыва ленты, сигнализацию обрыва проволоки, сигнализацию открытой двери, сигнализацию

сервопривода, сигнализацию инвертора, сигнализацию ограничения скорости линии и сигнализацию отклонения диаметра проволоки.

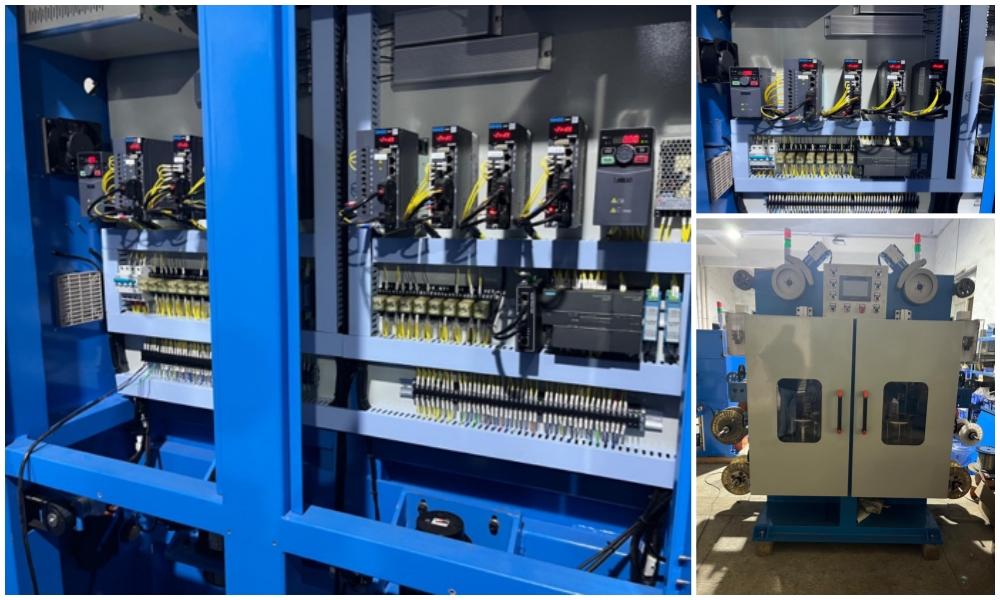

Полевые применения

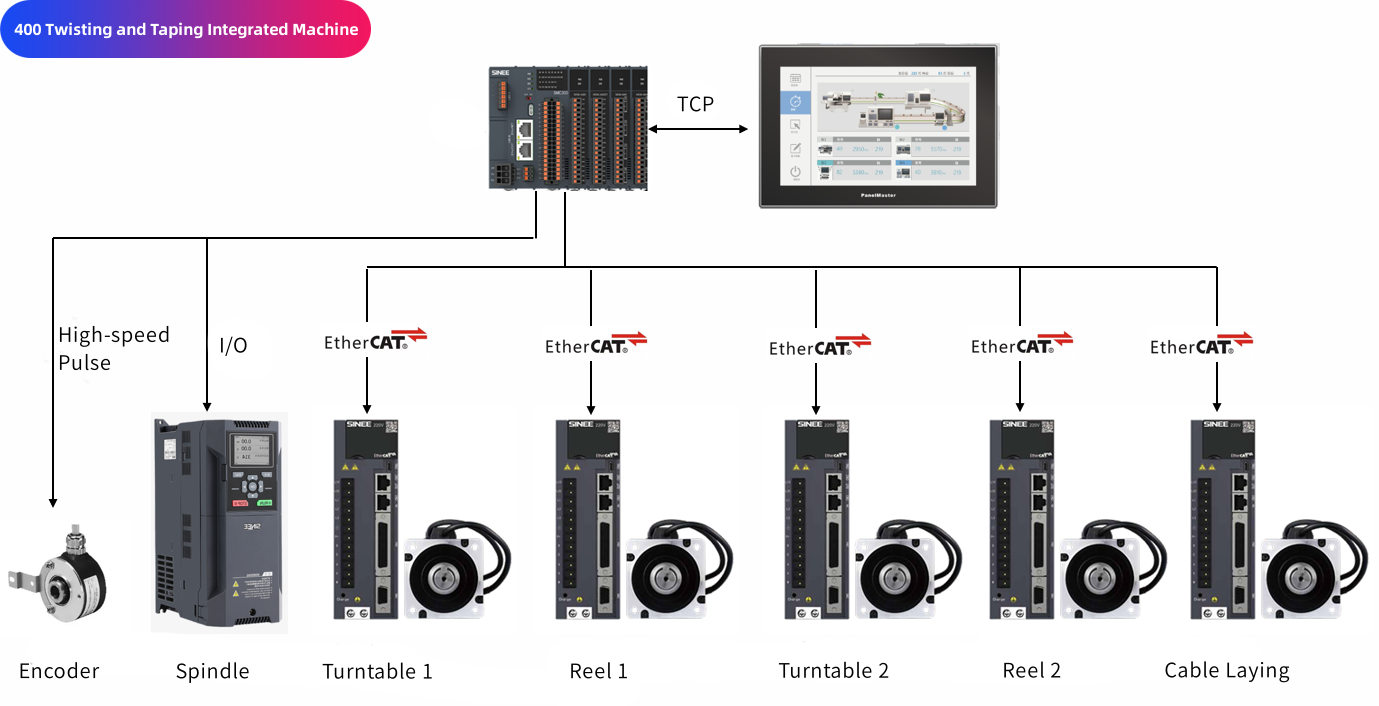

Преимущества решения

Высокоскоростная конструкция: 3000–4000 об/мин. Поворотный стол и ось подачи ленты обеспечивают стабильную скорость с практически нулевым отклонением

скорости ниже 3500 об/мин и с отклонением скорости ±1 об/мин в диапазоне от 3500 до 3850 об/мин. Стабильное натяжение ленты с отклонением натяжения <3%.

Управление по шине EtherCAT обеспечивает высокоскоростную связь и простоту подключения. Благодаря командам суперпозиции осей каждая ось обеспечивает

высокоскоростное отслеживание от ускорения до полной скорости практически без дрейфа точки намотки. Стабильный шаг. Простое управление с запуском одной кнопкой.

Комплексная система сигнализации: сигнализация обрыва ленты, обрыва провода, продольного обрыва ленты, открытой двери, сервопривода, инвертора,

ограничения скорости линии и отклонения диаметра провода.

Полевые применения
