| Предметы | Спецификация |
| Власть | Номинальное напряжение питания | Трехфазный 380В-20%～415В+20%, 50～60Гц±5%, Уровень дисбаланса напряжения<3% |
| Выход | Выходное напряжение | Максимальное выходное напряжение такое же, как входное напряжение питания |
| Номинальный выходной ток | 100 % номинального тока, непрерывная выходная мощность |
| Максимальный ток перегрузки | 150 % номинального тока 60 с, 180 % номинального тока 10 с, 200 % номинального тока 2 с |
| Основные функции управления | Режим вождения | Управление V/F (VVF) |
| SVC |
| Вход | Вход частоты (скорости) |
| Старт-стоп метод управления | Клеммы управления (двухпроводное управление, трехпроводное управление), связь |
| Диапазон регулирования частоты | 0,00～600,00 Гц |
| Разрешение входной частоты | Цифровой вход: 0,01 Гц Аналоговый вход: 0,1 % от максимальной частоты |
| Диапазон скоростей | 1:50（VVF）、1:200（SVC） |
| Точность контроля скорости | ±0.2% Номинальная синхронная скорость |
| Время разгона и торможения | 0.01s～650.00s/0.1s～6500.0s/1s～65000s |
| Характеристики напряжения/частоты | Номинальное выходное напряжение регулируется от 20% до 100%, а базовая частота регулируется от 1 Гц до 600 Гц. |
| Повышение крутящего момента | Фиксированная кривая повышения крутящего момента, опциональная кривая V/F |
| Пусковой крутящий момент | 150%/1Hz（VVF）、150%/0.25Hz（SVC） |
| Саморегулирующееся выходное напряжение | Входное напряжение меняется, выходное напряжение практически не меняется |
| Автоматическое ограничение тока | Автоматически ограничивайте выходной ток, чтобы избежать частых отключений по перегрузке по току |
| Торможение постоянным током | Частота торможения: 0,01~максимальная частота Время торможения: 0~30 с |
| Ток торможения: от 0% до 100% номинального тока |
| Источник входного сигнала | Связь, многоскоростная, аналоговая и т.д. |
| Функция ввода и вывода | Эталонная мощность | 10V/20mA |
| Мощность управления терминалом | 24V/200mA |
| Цифровой входной терминал | 10 (стандартная конфигурация X1～X10) цифровой многофункциональный вход |
| X7 можно использовать в качестве клеммы высокоскоростного импульсного входа (F02.06=40). |
| X1～X6 и X8～X10, всего 9 каналов, могут использоваться только как обычные цифровые входные клеммы. |
| X11 X12 X13 — клеммы пуска, останова, аварийного останова. |
| Аналоговый входной терминал | 2 (стандартная конфигурация AI1+AI2) аналоговый вход |
| 1 канал (AI1) источник напряжения 0~10В вход или источник тока 0~20мА вход опционально; |
| 1 канал (AI2) источник напряжения 0~10В вход или источник тока 0~20мА вход опционально; |
| Цифровой выходной терминал | 3 (Y1 и высокоскоростной выход Y2/Y3) многофункциональных выхода с открытым коллектором и 2 (R1: EA/EB/EC и R2: RA/RC) релейных многофункциональных выхода. |
| Максимальный выходной ток коллектора 50 мА; мощность контактов реле 250 В перем. тока/3 А или 30 В пост. тока/1 А, EA-EC и RA-RC, нормально разомкнутые, EB-EC, нормально замкнутые |
| Отображать | ЖК | ЖК-дисплей показывает информацию о контроллере в режиме реального времени; |
| Предусмотренные 8 кнопок управления используются для логического управления контроллером. |

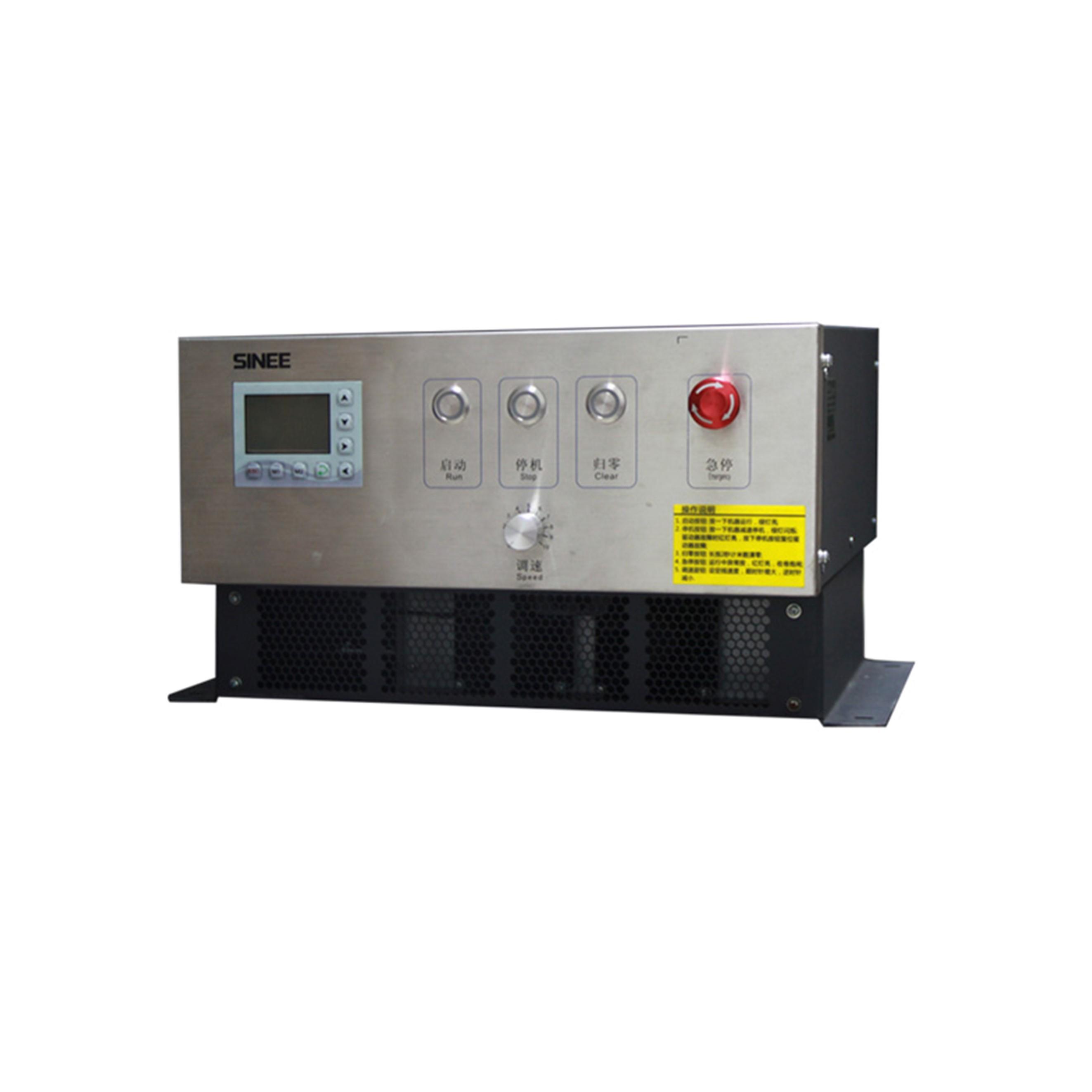

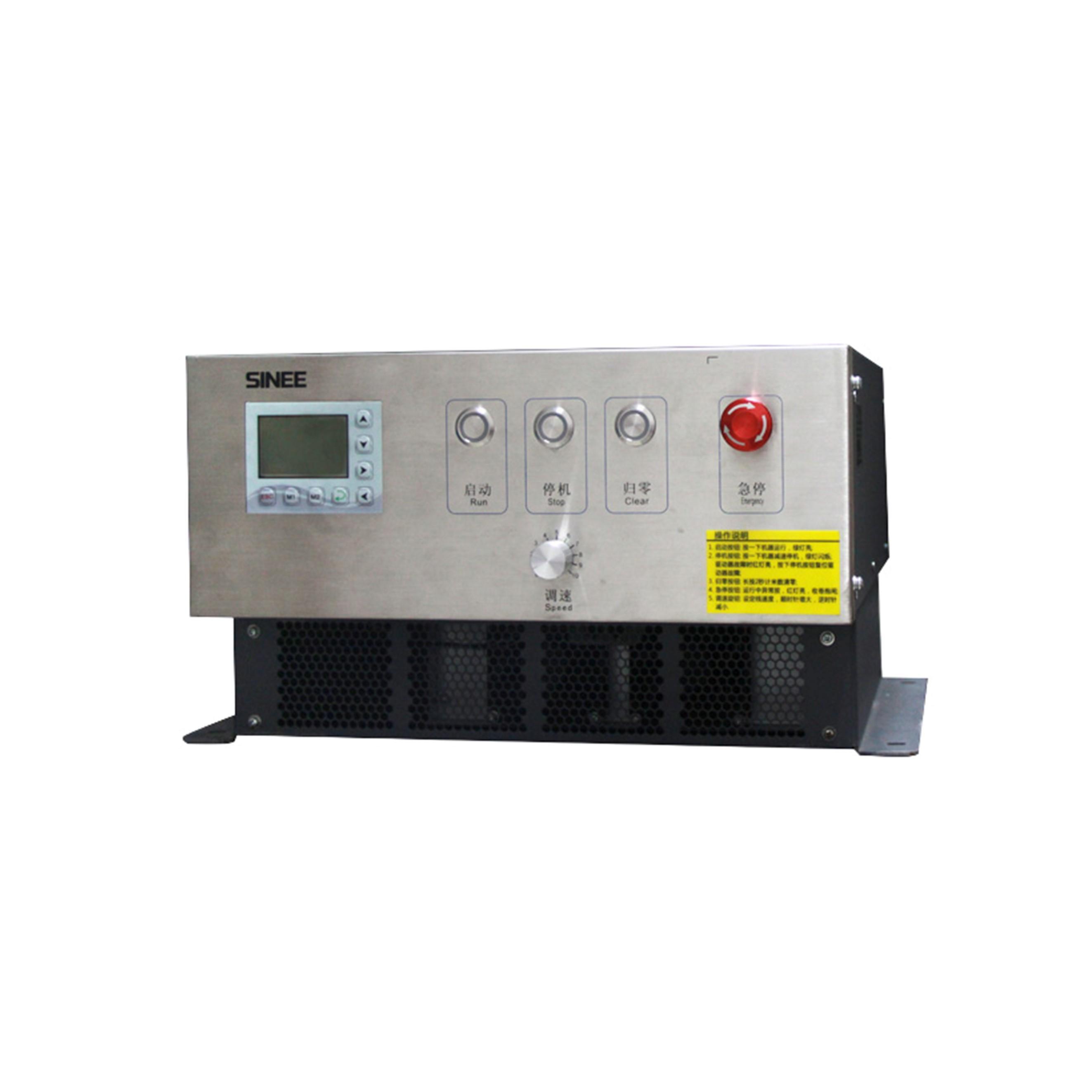

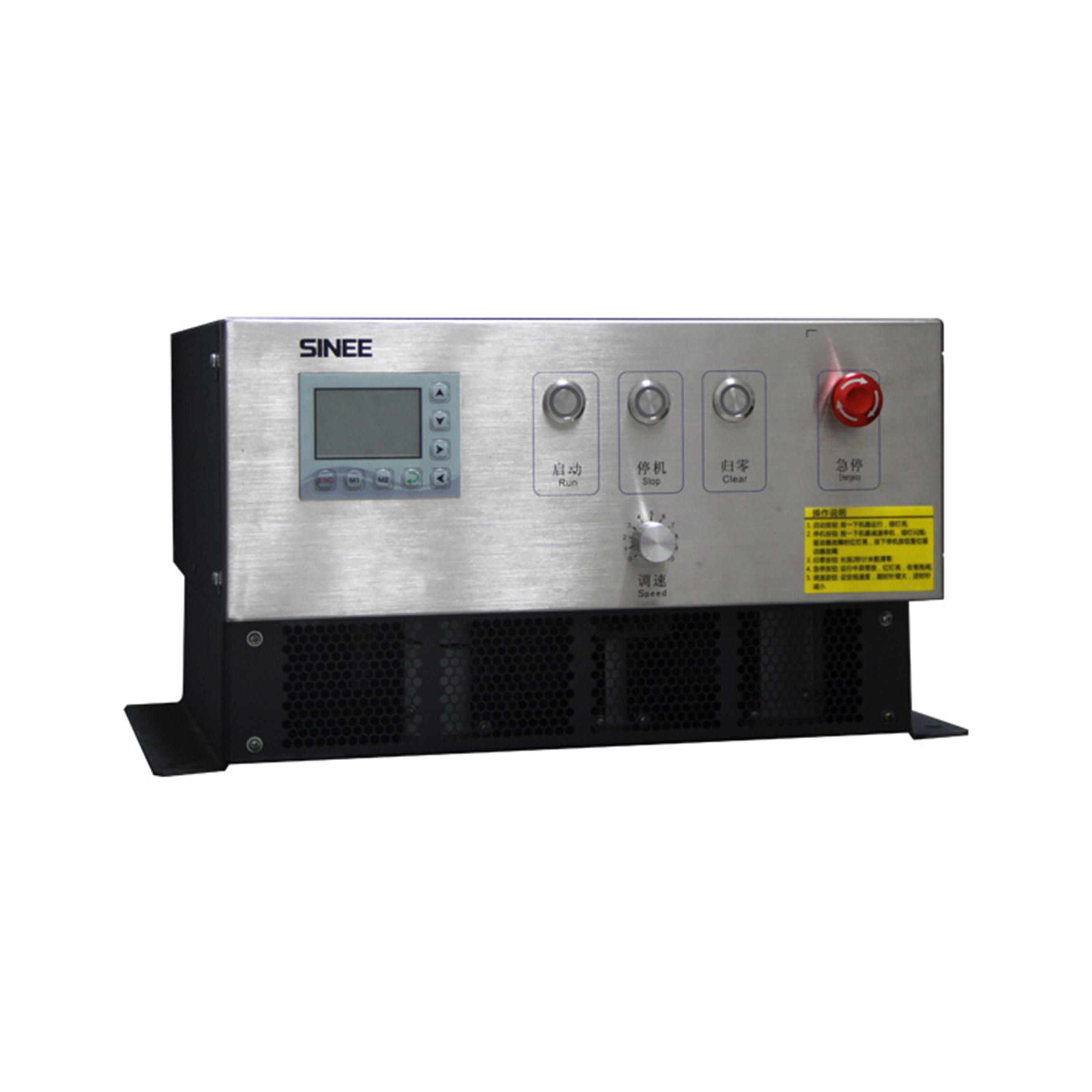

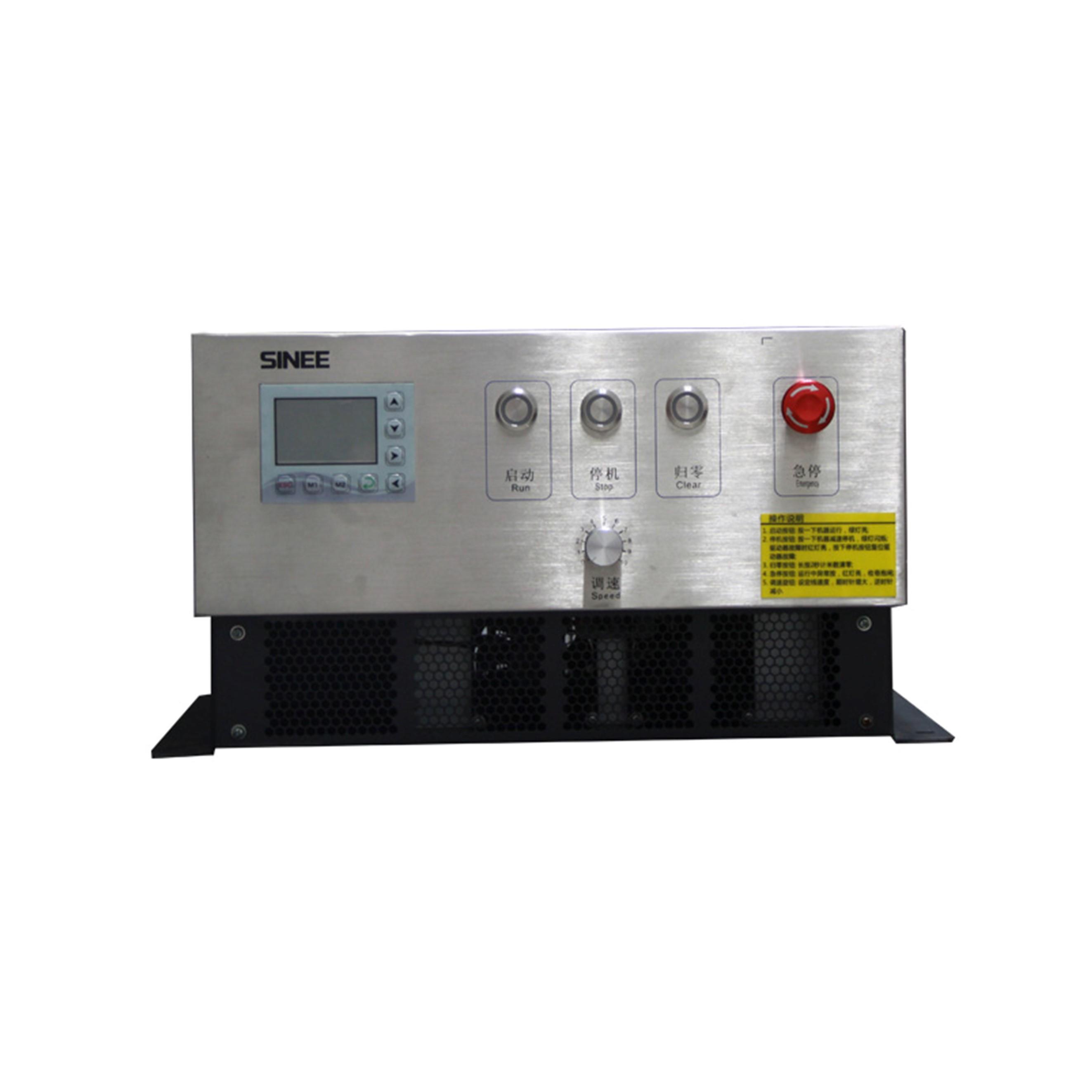

| Панель управления | 4 кнопки управления и ручка управления скоростью для пуска, останова, возврата в нуль и аварийного останова |
| Защита | Функция защиты | Короткое замыкание, перегрузка по току, перенапряжение, пониженное напряжение, потеря фазы, перегрузка, перегрев, потеря нагрузки, внешние неисправности и т. д. |
| Условия | Место установки | В помещении, на высоте менее 1 км над уровнем моря, вдали от пыли, агрессивных газов и прямых солнечных лучей. |
| Применимая среда | -10℃～+50℃,20%～90%RH(без конденсата) |
| Вибрация | <0,5 г |
| Среда хранения | -25℃～+65℃ |
| Монтаж | Горизонтальная установка |
| Уровень защиты | IP50 |
| Охлаждение | Принудительное воздушное охлаждение |
