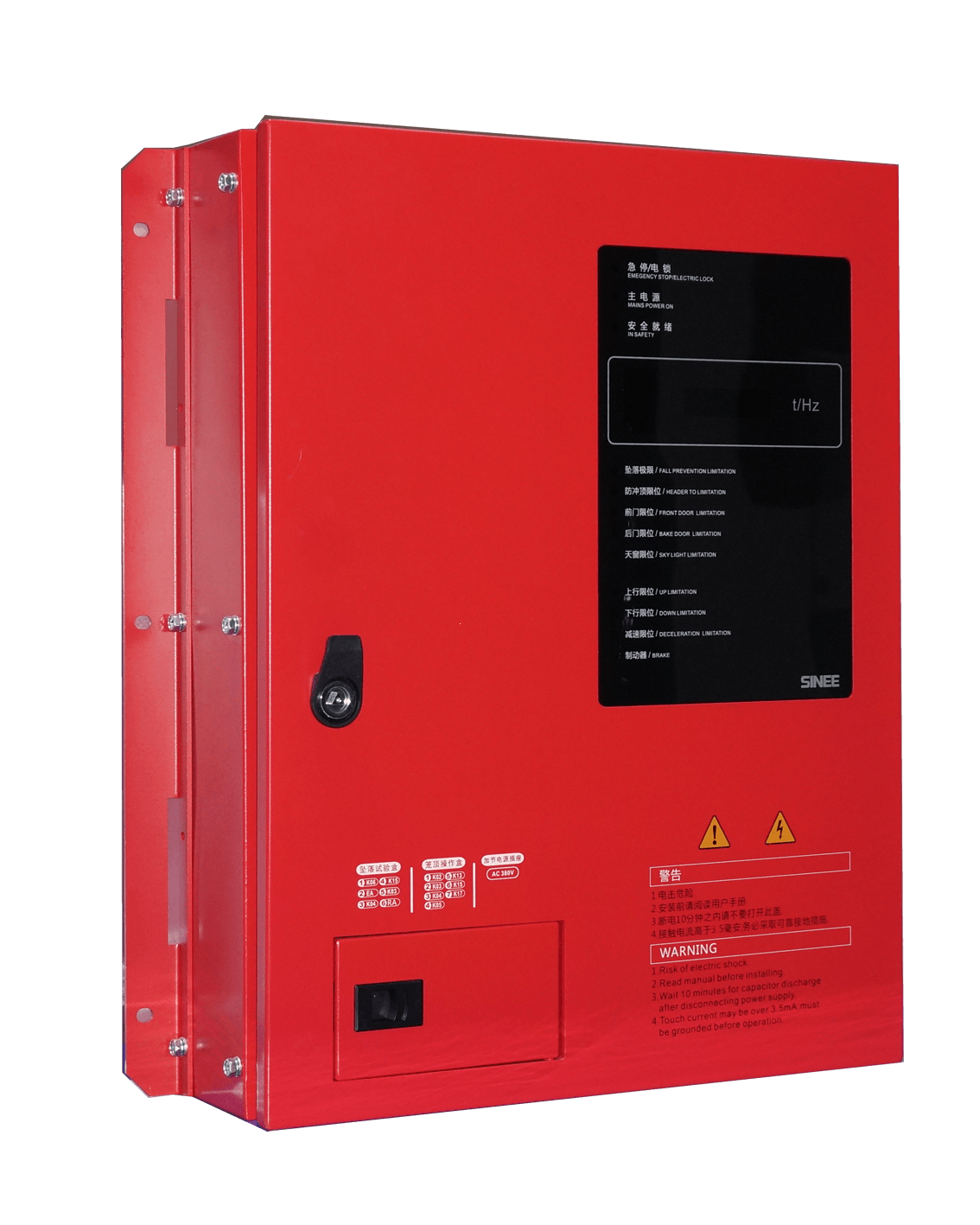

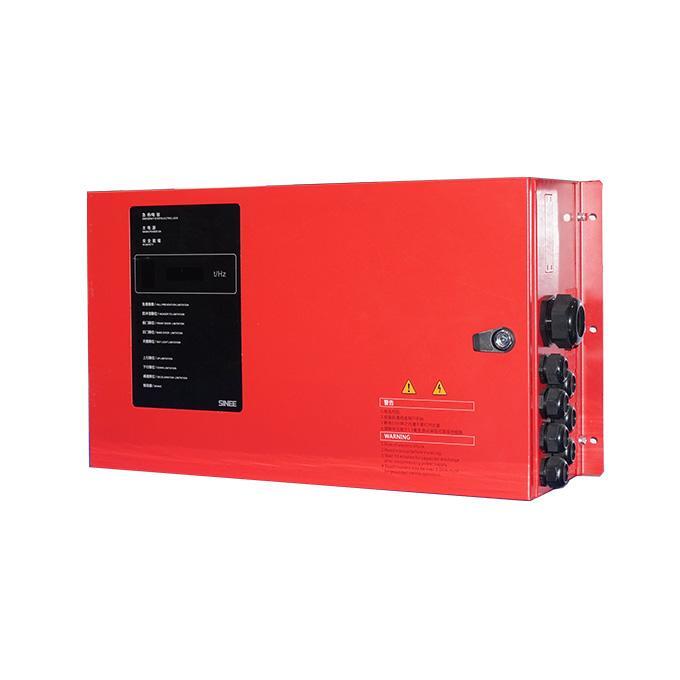

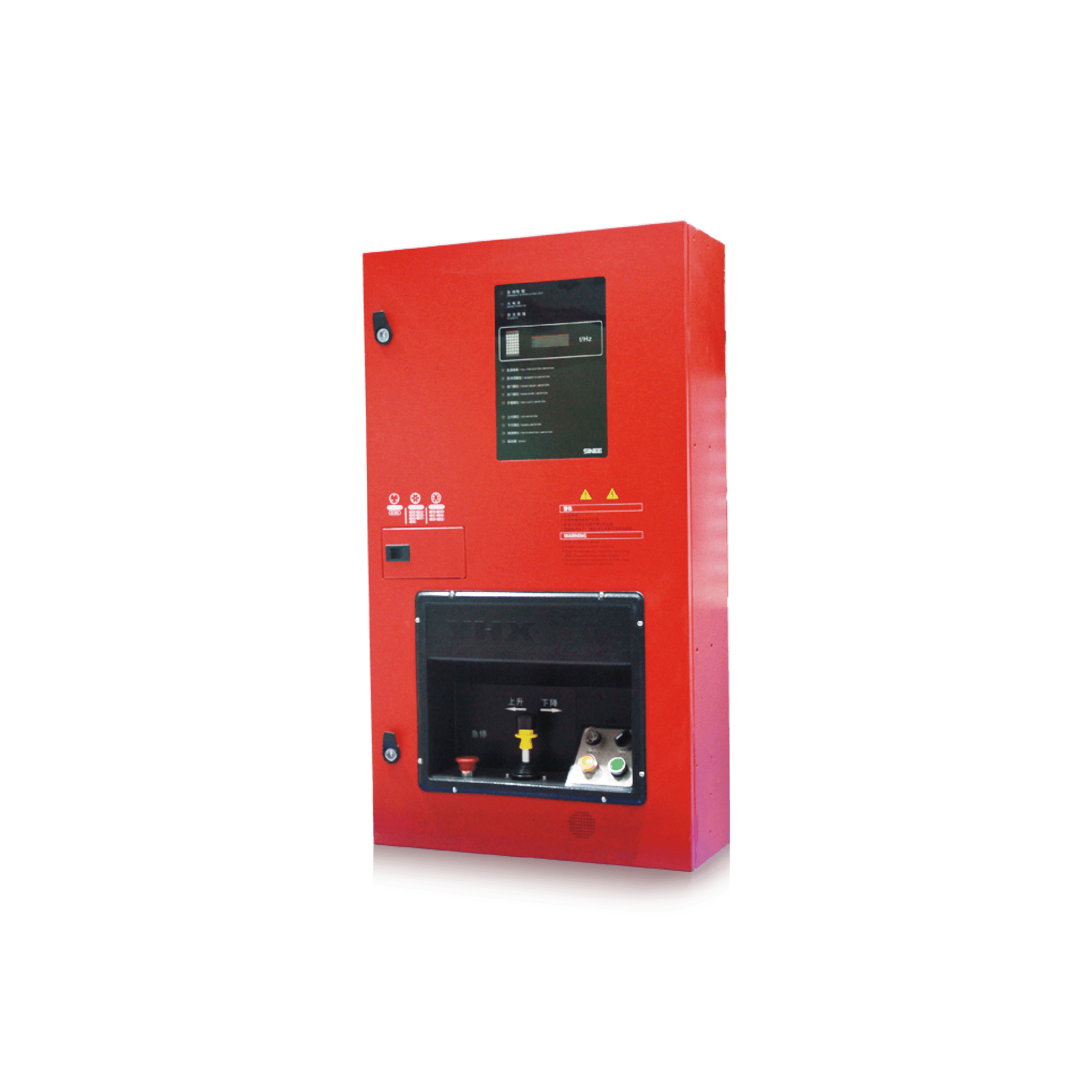

Интегрированный контроллер серии EM630C
• Пять функций в одном: частотно-регулируемый привод; тормозной узел; логика управления низким напряжением; ограничитель веса; блок питания тормоза;
•Максимальная экономия места: миниатюрный объем; установка клетки/установка через стену; съемные клеммы;
•Продукт более надежен и безопасен: аппаратная блокировка логики управления; конструкция медного стержня главной цепи; встроенный реактор постоянного тока;
исследования и разработки в соответствии с процессом IPD;
• Более комфортная езда: логика управления тормозами; функция удержания крутящего момента на нулевой скорости.
| Элемент | Спецификация | |
| Источник питания | Номинальное напряжение питания | Трехфазное 380 В ± 15%, 50～60 Гц ± 5%, коэффициент дисбаланса напряжения<3% |
| Выход | Выходное напряжение | Максимальное выходное напряжение такое же, как входное напряжение питания |
| Номинальный выходной ток | 100 % Номинальный постоянный ток на выходе | |
| Максимальный ток перегрузки | 150 % номинального тока 1 мин, 180 % номинального тока 10 с | |
| Основные функции управления | Режим вождения | Специальные элементы управления для подъема |
| Вход | Вход частоты (скорости) | |
| Режим работы | Клавиатура, терминал управления (двухпроводное управление, трехпроводное управление), RS485 | |
| Диапазон регулирования частоты | 0,00～600,00 Гц | |
| Разрешение входной частоты | Цифровой вход: 0,01 Гц Аналоговый вход: 0,1% от максимальной частоты | |
| Диапазон скоростей | 0.111111111 | |
| Точность контроля скорости | ±0.5% Номинальная синхронная скорость | |
| Время разгона и торможения | 0.01s～600.00s | |
| Характеристики напряжения/частоты | Номинальное выходное напряжение регулируется от 20% до 100%, а базовая частота регулируется от 20 Гц до 600 Гц. | |
| Повышение крутящего момента | Автоматическое увеличение крутящего момента, фиксированная кривая увеличения крутящего момента | |
| Пусковой крутящий момент | 150%/0,5 Гц | |
Выходное напряжение саморегулирующийся | Когда функция AVR действительна, входное напряжение изменяется, а выходное напряжение остается в основном неизменным. | |
| Автоматическое ограничение тока | Автоматически ограничивайте выходной ток, чтобы избежать частых отключений по перегрузке по току | |
| (Пожалуйста, ограничьте эту функцию для подъема и подъема деталей) | ||
| Торможение постоянным током | Частота торможения: 0,1～60 Гц, время торможения: 0～30 с | |
| Тормозной ток：0～150% Номинальный ток | ||
| Источник входного сигнала | Связь, аналоговое напряжение, аналоговый ток, многоскоростной, простой ПЛК и их комбинация | |
| Функция ввода и вывода | Эталонная мощность | 10 В/20 мА |
| Мощность управления терминалом | 24 В/150 Ma | |
| Цифровой входной терминал | 7 цифровых программируемых входных клемм | |
| Аналоговый входной терминал | 4-канальный аналоговый вход: 2-канальный источник напряжения 0–10 В, 2-канальный источник тока 0–20 мА | |
| Вход | ||
| Цифровой выходной терминал | 2-ходовой многофункциональный выход с открытым коллектором, 2-ходовой многофункциональный релейный выход. Коллектор | |
| Выходной максимальный выходной ток 50 мА; мощность контактов реле 250 В перем. тока/3 А или 30 В пост. тока/1 А, EA-EC и RA-RC, нормально разомкнутые, EB-EC и RB-RC, нормально замкнутые | ||
| Клемма аналогового выхода | 2 программируемых аналоговых выходных терминала, могут выводить 0 ~ 10 В или 0 ~ 20 мА | |
| Дисплей клавиатуры | Светодиодный дисплей | Светодиодная цифровая трубка отображает соответствующую информацию контроллера |
| Копия параметра | Информация о функциональных параметрах контроллера может быть загружена и загружена для быстрого копирования параметров. | |
| Защита | Защита | Короткое замыкание, перегрузка по току, перегрузка, перенапряжение, пониженное напряжение, обрыв фазы, перегрев, защита от перегрузки и т. д. |
| Условия использования | Место установки | В помещении, на высоте менее 1 км над уровнем моря, вдали от пыли, агрессивных газов и прямых солнечных лучей. |
| Применимая среда | -10℃～+40℃,20%～90%RH(без конденсата) | |
| Вибрация | <0,5 г | |
| Среда хранения | -25℃～+65℃ | |
| Способ установки | Настенный, напольный электрический шкаф управления | |
| Уровень защиты | IP20 | |
| Метод охлаждения | Принудительное воздушное охлаждение | |
| Модель | Применимая мощность двигателя (кВт) | Rated output current（A） |
| EM630C1-015-3B-0(-P) | 15 | 32 |
| EM630C1-037-3B-0A(-P) | 37 | 75 |
| EM630C1-037-3B-0B(-P) | ||
| EM630C2-037-3B-0(-P) | ||
| EM630C2-037-3B(-P)-DH | ||
| EM630C2-045-3B-0(-P) | 45 | 90 |
| EM630C2-055-3B-0(-P) | 55 | 115 |
| EM630C2-075-3B-0(-P) | 75 | 150 |
| Модель | W | W1 | W2 | H | H1 | D | D1 | D2 | d | Форма |
| EM630C1-015-3B-0(-P) | 450 | 481 | 504 | 462 | 360 | 225 | / | / | 10.5 | a |
| EM630C1-037-3B-0A(-P) | 700 | 740 | 768 | 395 | 150 | 220 | / | / | 9 | a |
| EM630C1-037-3B-0B(-P) | ||||||||||
| EM630C2-037-3B-0(-P) | 450 | 500 | 524 | 582 | 240 | 222 | 181 | 101 | 8.5 | b |
| EM630C2-037-3B(-P)-DH | 580 | 612 | 656 | 585.6 | 200 | 222 | / | 101 | 12 | b |
| EM630C2-045-3B-0(-P) | 600 | 656 | 686 | 720 | 260 | 255 | 208.5 | 105 | 11.5 | b |
| EM630C2-055-3B-0(-P) | ||||||||||
| EM630C2-075-3B-0(-P) |
