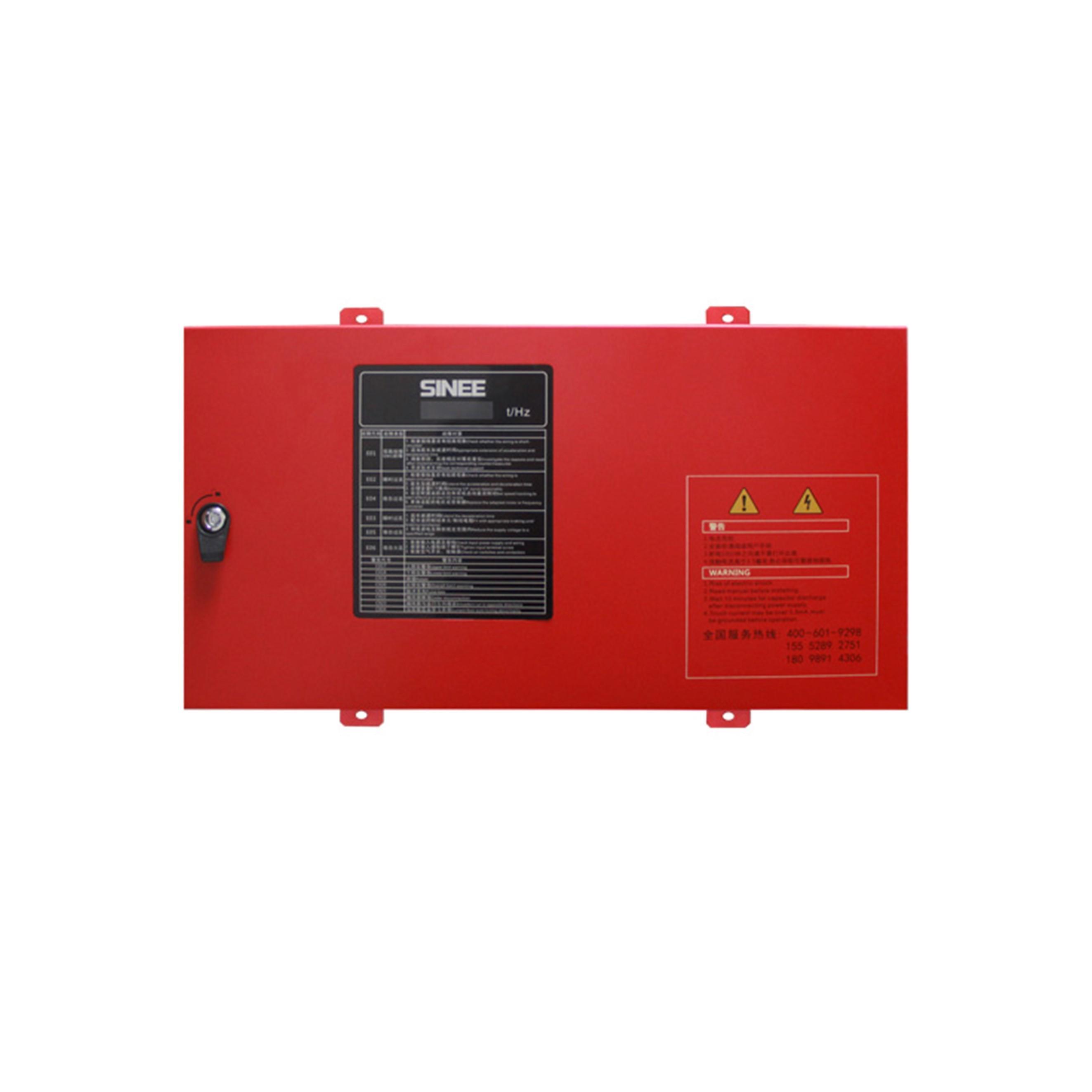

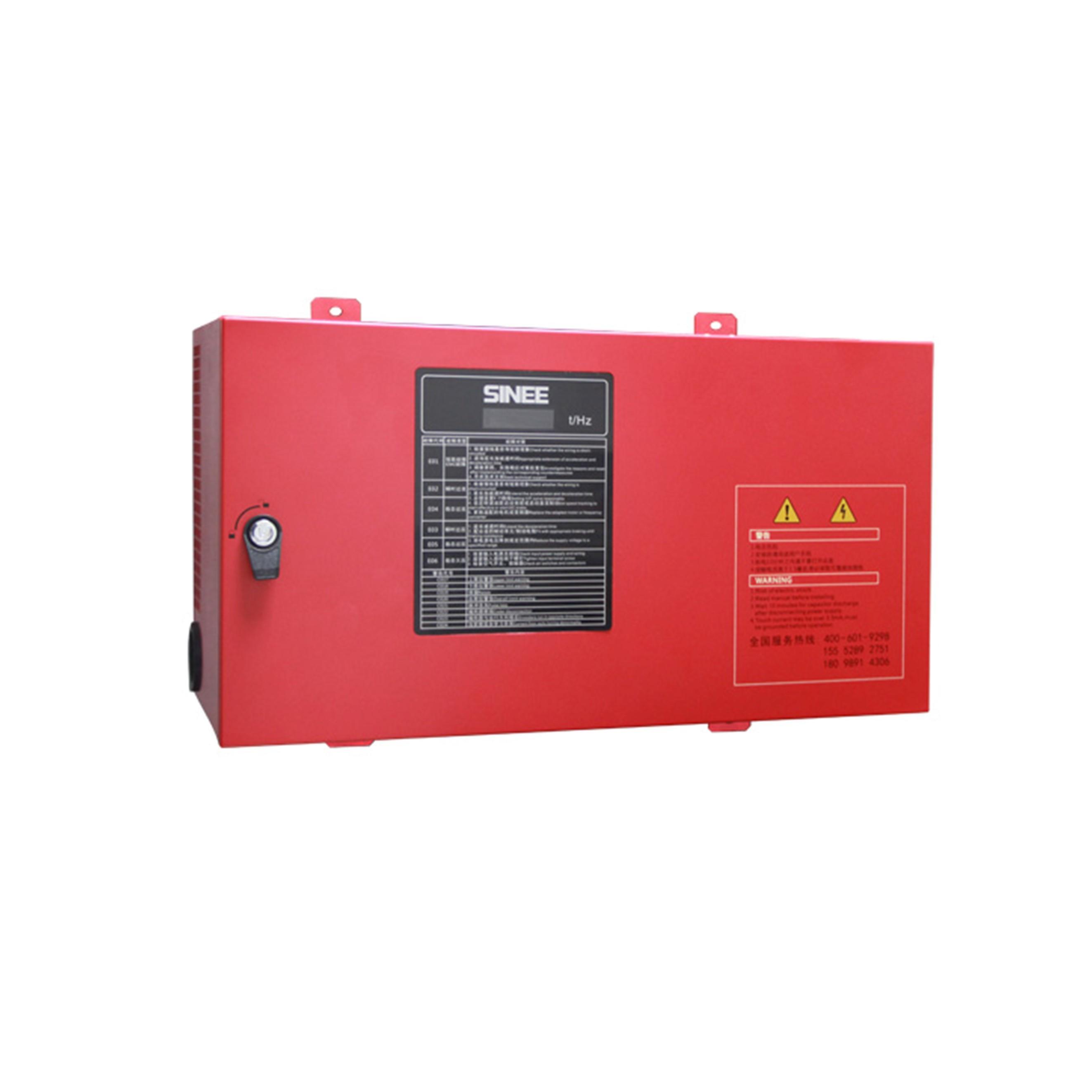

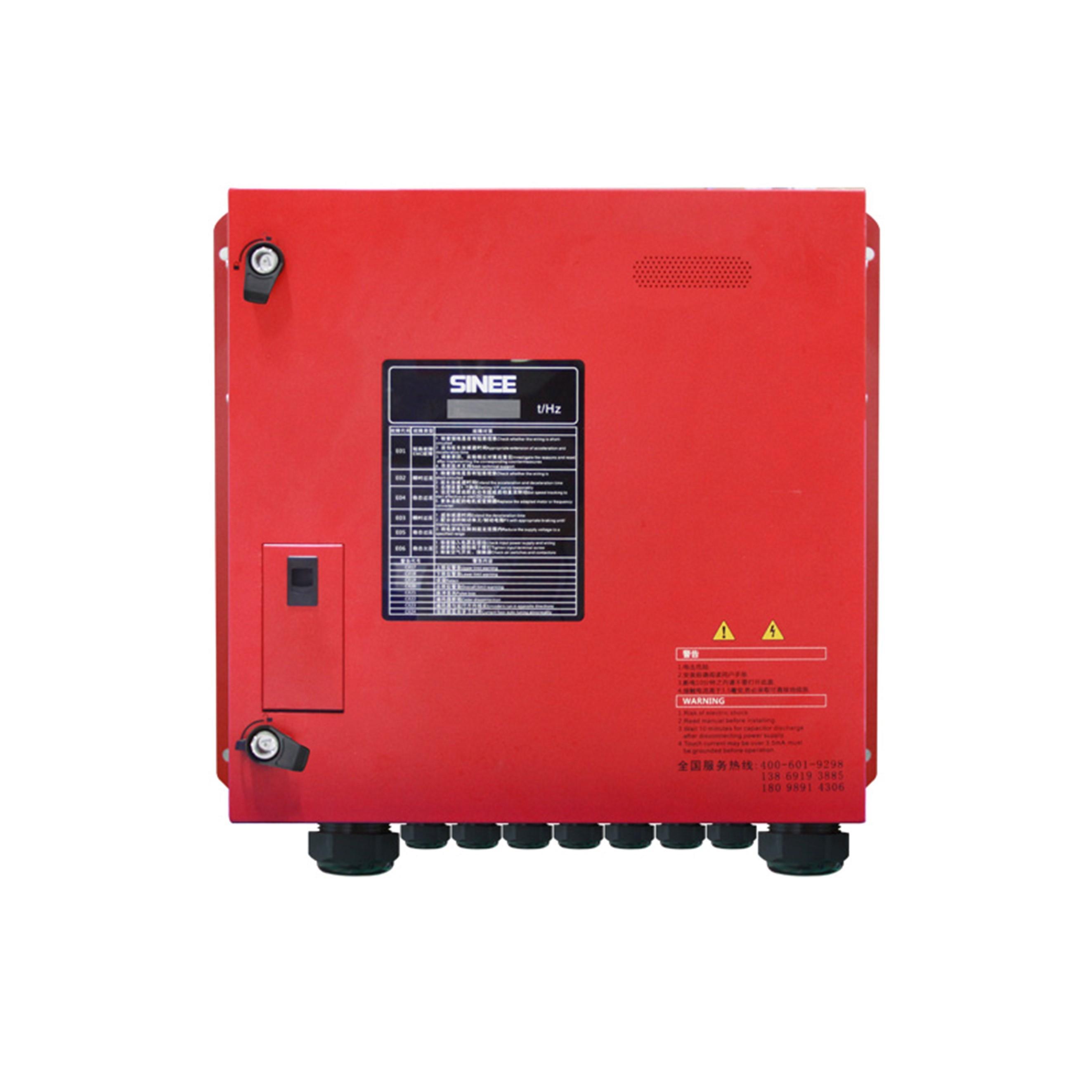

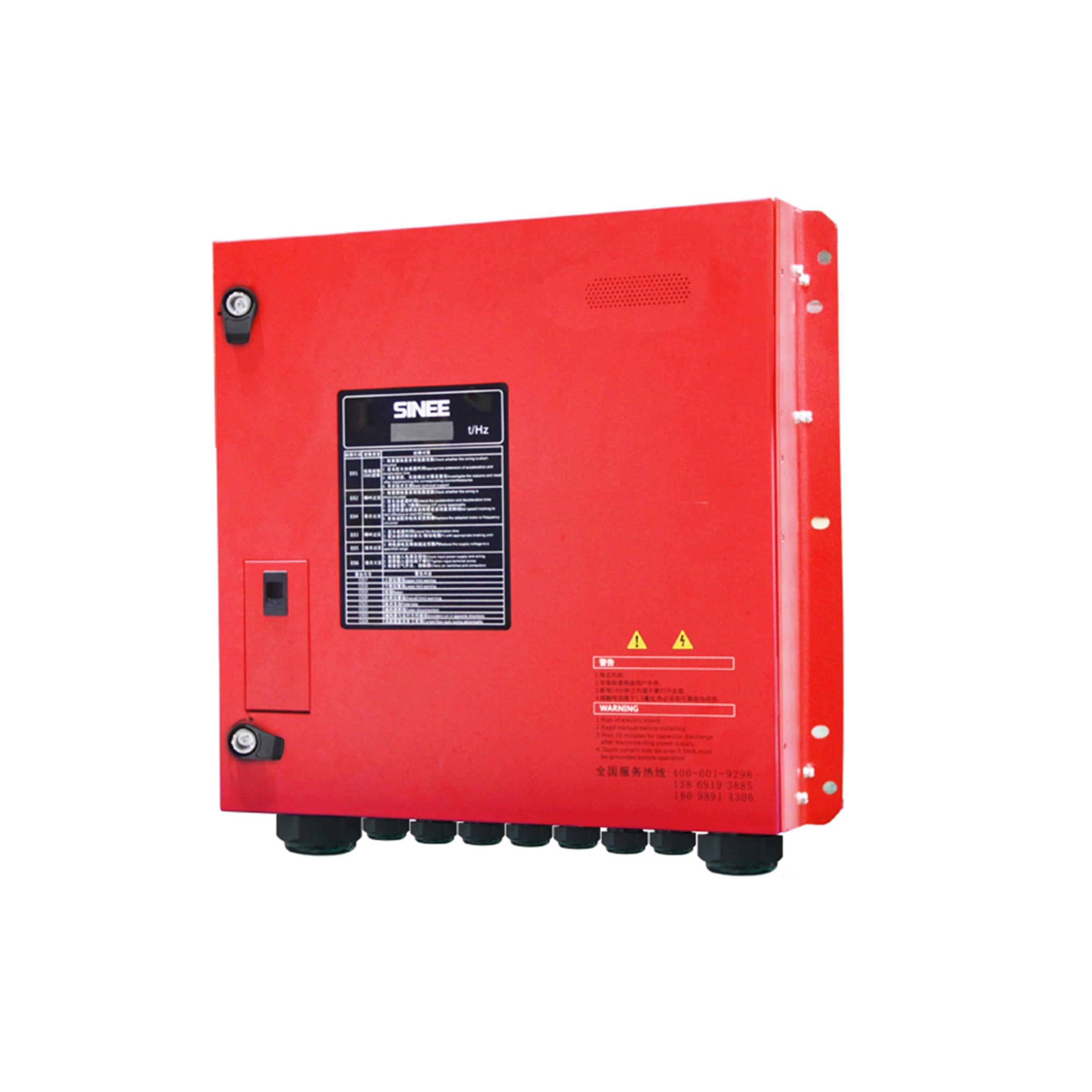

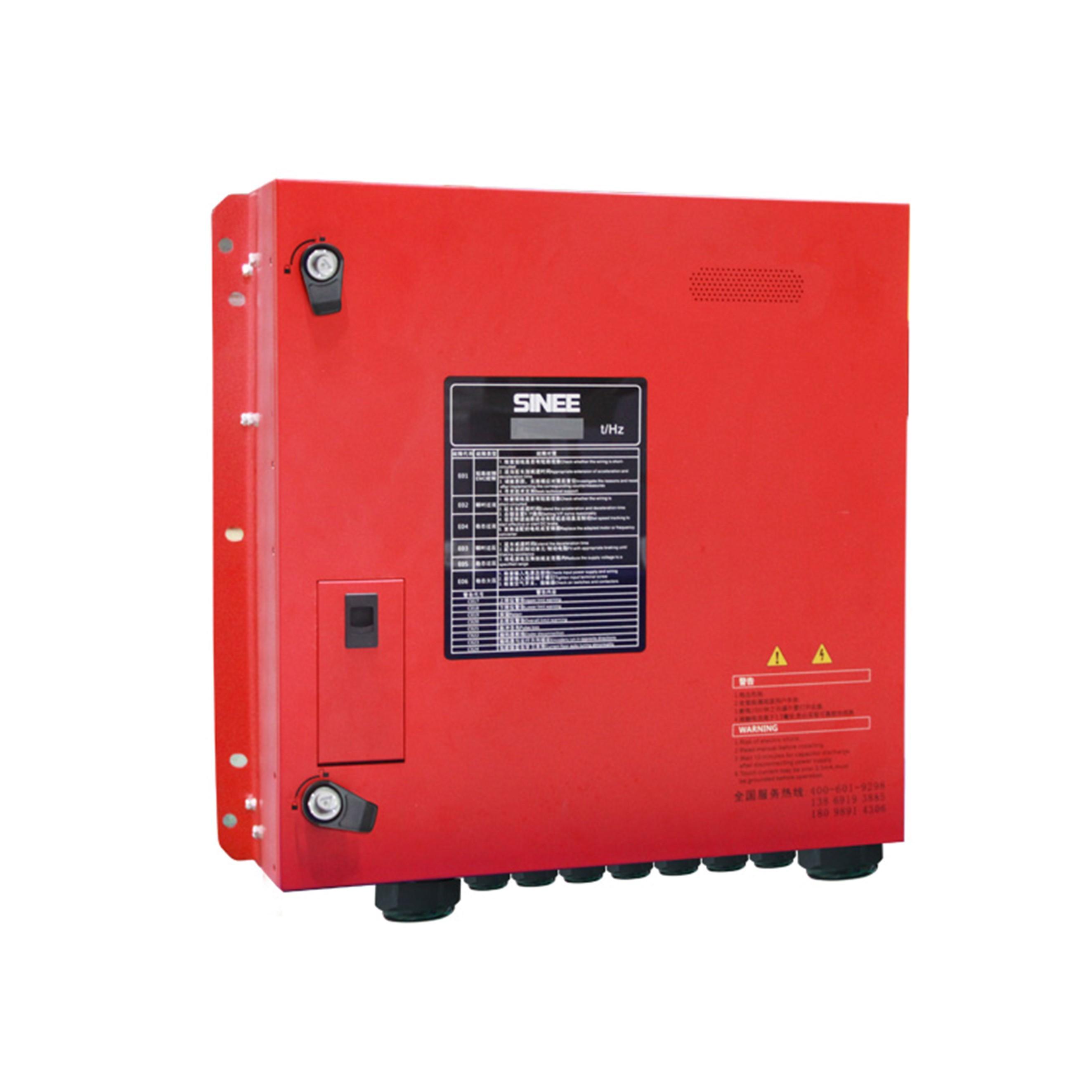

Встроенный контроллер лифта серии EM530C
•Пять функций в одном: частотно-регулируемый привод; тормозной узел; логика управления низким напряжением; ограничитель веса; блок питания тормоза;
•Максимальная экономия места: миниатюризация; установка в клетке/через стену;
•Продукт более надежен и безопасен: разработан по технологии IPD;
•Более комфортная езда: логика управления тормозами; функция удержания крутящего момента на нулевой скорости.
| Код функции | F00.00～F99.99：номер функционального кода | ||
| Имя | Полное имя кода функции. «Зарезервировано» означает, что этот функциональный код временно зарезервирован и не имеет практического значения. | ||
| Параметр Описание | Краткое описание кода функции. В основном делятся на следующие 3 категории: | ||
| Общий | Значение всего функционального кода указывает текущий выбор параметра или текущее значение. | ||
| Бинарный | Каждый двоичный бит указывает на выбор или текущее значение текущего функционального кода. | ||
| Единица | Метрическая единица функционального кода. Единицы и сокращения следующие: | ||
| Hz | kW | us | |
| kHz | kWh | ms | |
| % | MWh | s | |
| V | mΩ | min | |
| A | mH | h | |
| rpm | ℃ | m | |
| ★: %: Разные эталоны для разных физических величин; кВтч: киловатт-час, обычно известный как градусы. | |||
| По умолчанию | Заводское значение функционального кода или значение, когда параметр восстанавливается до заводского значения (F12.14=1), методы описания в основном делятся на следующие три категории. | ||
| Номер (например, 50,00) | Для каждой силовой части заводское значение этого функционального кода является текущим значением. | ||
| Модель подтверждена | Заводское значение этого функционального кода отличается для разных сегментов мощности. | ||
| XXX | Из-за диапазона мощности, разных партий и т. д. заводское значение этого функционального кода отличается. | ||
| Атрибуты | Атрибут изменения кода функции (разрешено ли изменение и условие изменения) описываются следующим образом: | ||
| ● | Может быть изменен во время работы: текущий код функции может быть изменен в любом состоянии | ||
| 〇 | Его нельзя изменить во время работы: за исключением рабочего состояния, текущий код функции можно изменить. | ||
| × | Только для чтения: в любом состоянии текущий код функции не может быть изменен. | ||
| Модель | Применимая мощность двигателя (кВт) | Номинальный выходной ток (А) |
| EM530C1-037-3B-0-(P) | 37 | 75 |
| EM530C2-037-3B-0-(P) | ||
| EM530C2-055-3B-0-P | 55 | 110 |
| EM530C2-075-3B-0-P | 75 | 150 |
| Модель | W | W1 | W2 | H | H1 | H2 | H3 | H4 | D | D1 | d | |
| EM530C1-037-3B-0-P | 680 | 420 | 330 | 370 | 413 | 440 | / | / | 240 | / | 9*11 | |
| EM530C2-037-3B-0-P | 580 | 610 | 630 | 581.5 | 500 | 200 | 92 | 37 | 220 | 101.7 | 13*15/13 | |
| EM530C2-055-3B-0-P | 600 | 638 | 656 | 720 | 656 | 260 | 100 | 32 | 255 | 105 | 11.5*13.5 10*20 | |
| EM530C2-075-3B-0-P | 600 | 638 | 656 | 720 | 656 | 260 | 100 | 32 | 255 | 105 | 11.5*13.5 10*20 | |
| Модель | Терминальный символ | клеммный винт | крутящий момент (Н.м) | Диаметр провода (мм2） |
| EM530C1-037-3B-0-(P) | R S T N P PB U V W | M4 | 1.5～2.0 | 4 |
| M5 | 3.0～4.0 | 10 | ||
| M6 | 4.0～5.0 | 16 | ||
| EM530C2-055/075-3B-0-P | R S T N P PB U V W | M4 | 1.5～2.0 | 4 |
| M5 | 3.0～4.0 | 10 | ||
| M6 | 4.0～5.0 | 16 | ||
| M8 | 10.0～14.0 | 35 |
