Несколько шин: стандартно оснащён EtherNET и EtherCAT, поддерживает несколько протоколов связи.
Простое программирование: поддержка языка программирования ST, простота написания сложных алгоритмов и логических функций.
Превосходная производительность: поддержка до 4 импульсных осей или 8 осей шины, цикл синхронизации шины 1 мс.

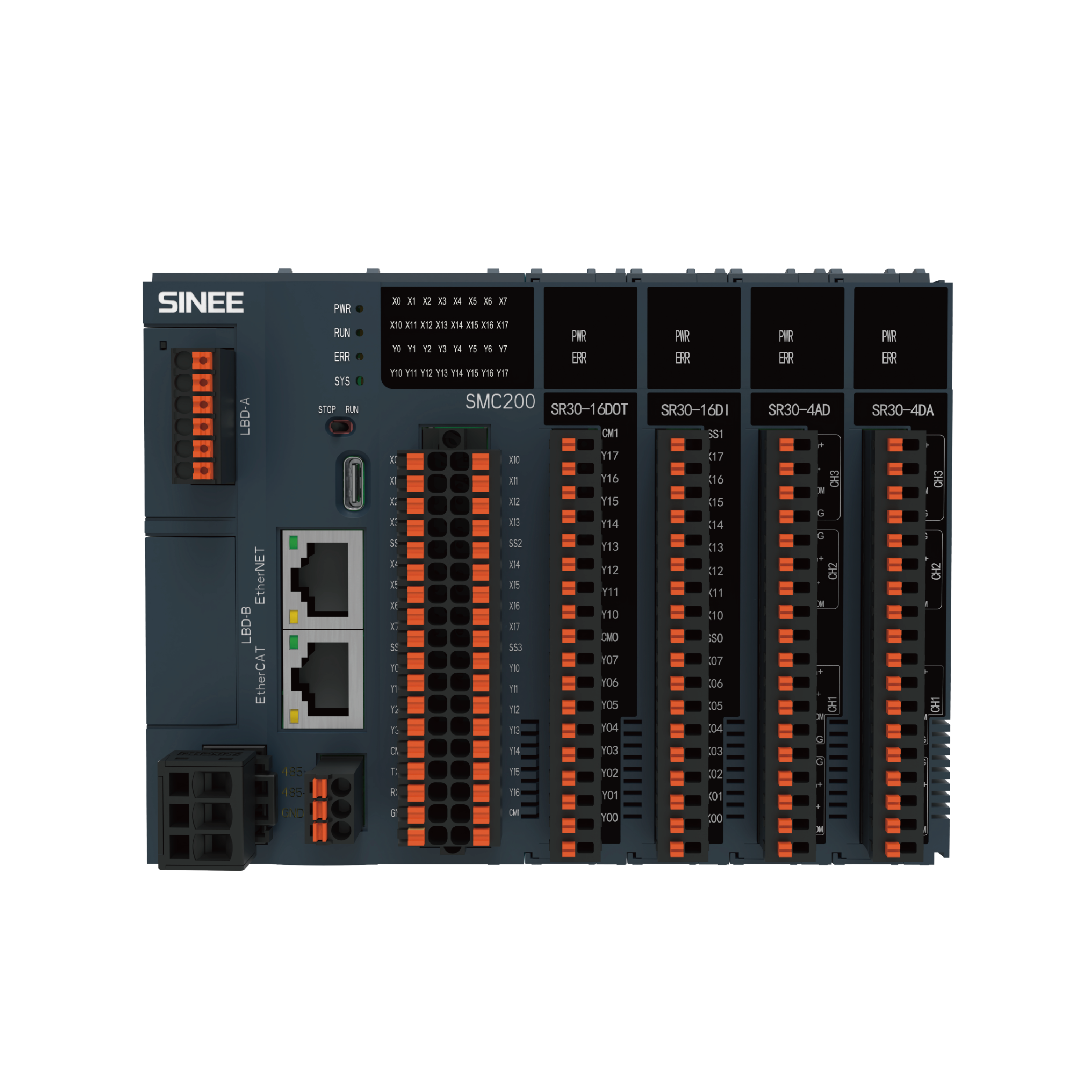

Компактная конструкция: расширение типа Blade, быстрая и простая сборка, экономия места.
Гибкое расширение: поддержка различных модулей расширения и дополнительных аксессуаров для удовлетворения различных требований приложений.
Техническая поддержка: предоставление комплексной технической поддержки и услуг по применению.

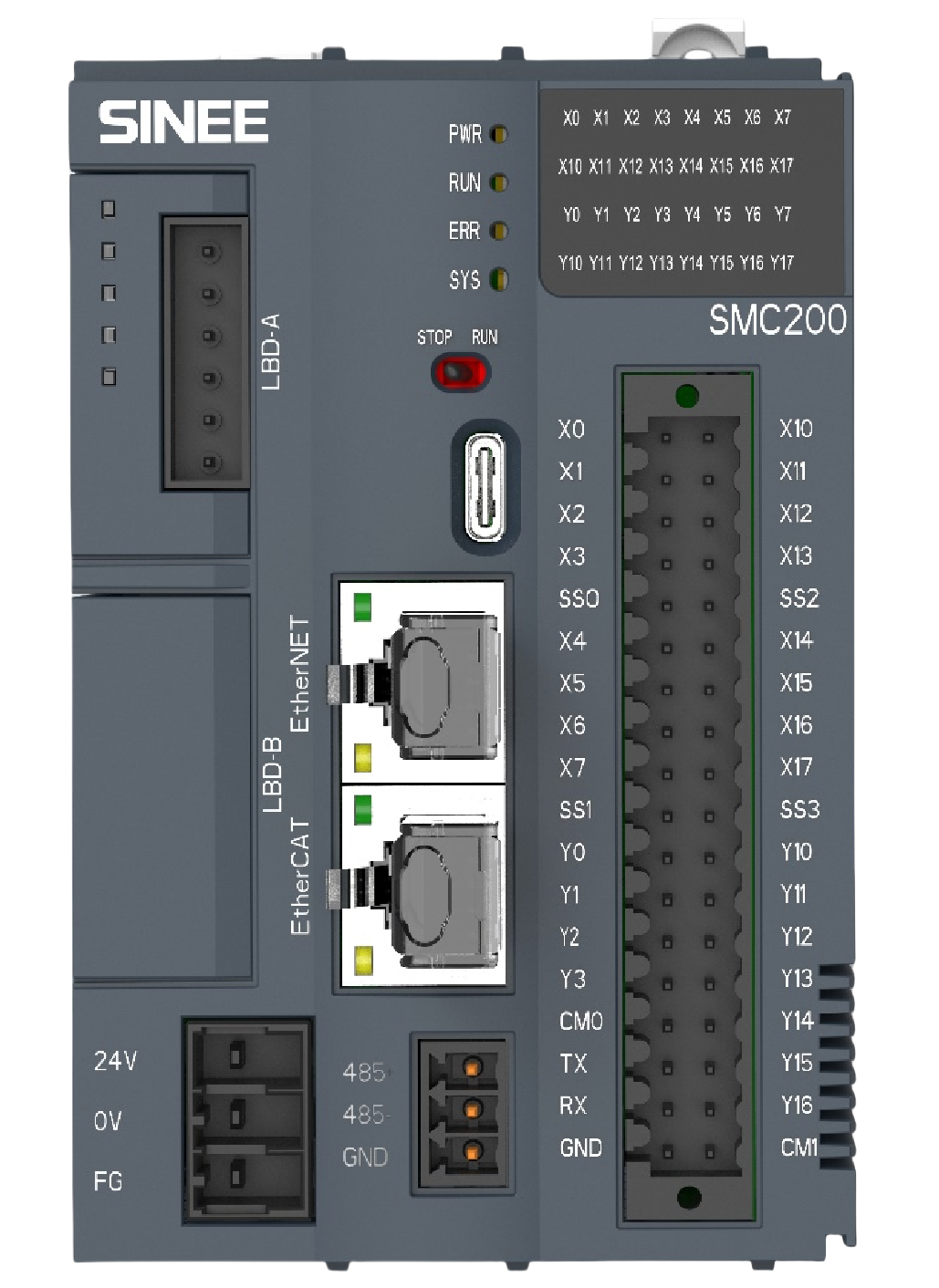

| Серийный | Тип | Идентификатор интерфейса | Определение | иллюстрировать |
| 1 | Шелкография | / | Трафаретная печать логотипа компании | / |
| 2 | Световые индикаторы | PWR | Состояние питания | |
| RUN | Состояние «Работает, останавливается» | |||
| ERR | Ошибка сети | Индикация ошибки шины E, шины C | ||
| SYS | Статус системы | Мигающий красный: системная ошибка | ||
| 3 | Светодиодная индикация | / | 16 точек входа, 11 точек выхода | |
| 4 | DIP-переключатель | RUN、STOP | Система управления запуском и остановкой | |
| 5 | Терминалы ввода/вывода | / | 16 точек входа, 11 точек выхода | Подробное определение см. в разделе 1.6 Расположение терминалов. |
| 6 | Правое расширение | / | Правый интерфейс модуля расширения | Подробные инструкции см. в <руководстве sr30=""> |
| 7 | Интерфейс RS485 | 485+ | 485Коммуникации+ | |
| 485- | 485Связь- | |||
| GND | 485Заземление связи | |||
| 8 | Интерфейс питания | +24V | Вход постоянного тока 24 В | |
| 0V | ||||
| PG | PG | |||
| 9 | Ethernet-порт 2 | EtherCAT | Связь EtherCAT | |
| 10 | Ethernet-порт 1 | EtherNET | Ethernet-связь | Последующее развитие |
| 11 | USB | Тип-С | Обновление прошивки | |
| 12 | Левый удлинитель | LBD-A | Левая плата расширения | Подробные инструкции см. в <руководстве sl30=""> |
| LBD-B |
| Модель | SMC200-004E | SMC200-006E | SMC200-008E | |||
| Возможность программирования | Емкость данных программы | 256KB | ||||
| Емкость сохранения при выключенном питании | 128KB | |||||
| Язык программирования | LD, IL | |||||
| Мощность оси | Количество осей импульса | 4 | ||||
| Общее количество осей | 4 | 6 | 8 | |||
| Правое расширение | Макс. правая сумма расширения | 8 | ||||
| Дополнительные аксессуары | Максимальное количество дополнительных карт | 2 | ||||
| Хост-точка ввода-вывода | Вход | Очки | 12 точек обычного ввода + 4 точки высокоскоростного ввода | |||
| Функция | 4-канальный высокоскоростной импульсный вход 200 кОм (однофазный, фаза AB, CW/CCW) | |||||
| Выход | Очки | 7 точек обычного ввода + 4 точки высокоскоростного ввода | ||||
| Функция | 4-канальный высокоскоростной импульсный выход 200К (импульс + направление) | |||||
| USB | Количество интерфейсов | Односторонний USB 2.0 TYPE-C | ||||
| Функции поддержки | Обновление прошивки, мониторинг, программный осциллограф и т. д. | |||||
| Power SupplyИсточник питания | 24 В постоянного тока | |||||
| Серийный | RS485 | Количество интерфейсов | Макс. 3 канала: 1 канал встроен в хост, еще 2 канала можно добавить, установив дополнительные аксессуары | |||
| Протокол поддержки | Протокол ЧМИ | |||||
| Максимальное количество подчиненных | 32 | |||||
| Скорость передачи данных, бит/с | 9600、38400、115200 | |||||
| RS232 | Количество интерфейсов | Макс. 2 канала: 1 канал встроен в хост, 2 канала можно расширить, установив дополнительные аксессуары | ||||
| Протокол поддержки | Протокол ЧМИ | |||||
| Максимальное количество подчиненных | 1 | |||||
| Скорость передачи данных, бит/с | 9600、38400、115200 | |||||
| EtherNet | Количество интерфейсов | 1-Way | ||||
| Функция | Коммуникация, загрузка и скачивание программ и т. д. | |||||
| Скорость передачи данных | 10M/100Mbps | |||||
| Общее количество TCP-соединений | 8 | |||||
| Модбус TCP | Максимальное количество клиентов (главных): 7; Максимальное количество серверов (подчиненных): 8 | |||||
| Розетка | Максимальное количество подключений: 8 (TCP) | |||||
| Кабели | Стандартный промышленный кабель связи Ethernet | |||||
| EtherCAT | Топология | Линейный | ||||
| Среда передачи | Стандартный коммуникационный кабель EtherCat | |||||
| Максимальное расстояние передачи между узлами | 100м | |||||
| Максимальное количество подчиненных | 4 | 6 | 8 | |||
| Коммуникационный цикл | Минимум 1 мс | |||||
| Протокол поддержки | Мастер EtherCAT | |||||
| Серийный номер | Модель | Описание |
| 1 | SMC200-008E | Главный контроллер EtherCAT, способный управлять 8 осями |
| 2 | SMC200-006E | Главный контроллер EtherCAT, способный управлять 6 осями |
| 3 | SMC200-004E | Главный контроллер EtherCAT, способный управлять 4 осями |
